Оформление конструкторской документации по ЕСКД: как собрать комплект, который примут

Комплект конструкторской документации почти никогда не остаётся внутри отдела. Его смотрит нормоконтролёр, затем заказчик по договору, а если изделие идёт в сертификацию, декларирование или в реестр промышленной продукции — ещё и эксперт, который вашего конструктора не знает и читает документы формально. Поэтому практический вопрос звучит не «что такое ЕСКД», а «по каким правилам мой комплект будут проверять и где он развалится».

Ответов, которые закрывают большую часть возвратов, два. Первый — обязательна ли ЕСКД именно в вашем случае и на каком основании. Второй — по каким редакциям стандартов идёт проверка. Второй вопрос стал главным после 1 марта 2024 года: с этой даты в России перестали применяться сразу несколько базовых стандартов ЕСКД, а корпоративные шаблоны, титульные листы и договорные приложения по-прежнему ссылаются на их прежние номера. В каталоге стандартов Росстандарта такие документы помечены статусом «Утратил силу в РФ», и ссылка на них — формальный дефект независимо от того, насколько грамотно спроектировано само изделие.

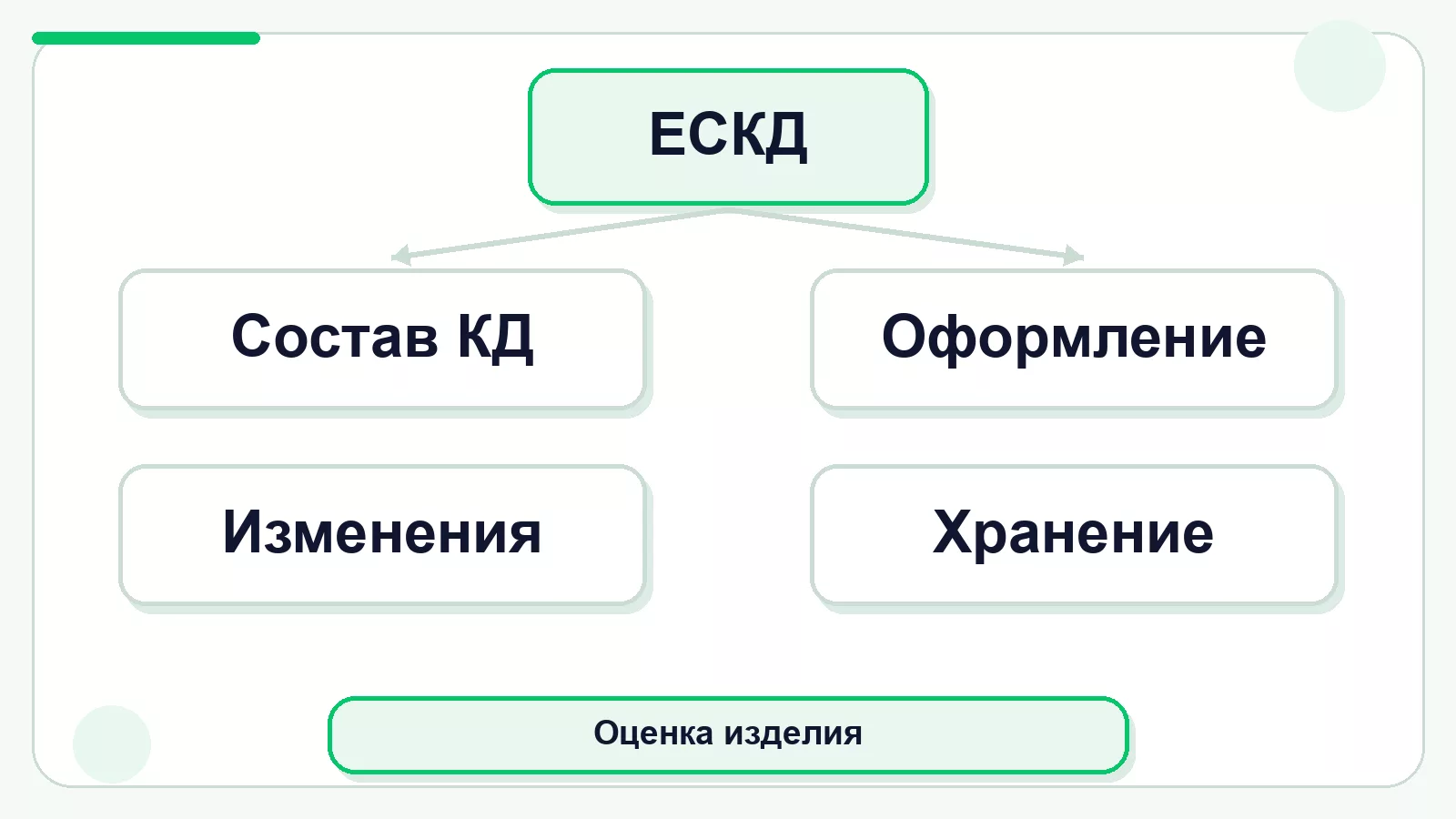

Обязательна ли ЕСКД в вашем случае

ЕСКД — это комплекс стандартов серии 2.xxx на конструкторскую документацию для изделий: машин, оборудования, приборов, узлов и деталей, то есть того, что изготавливают. Он задаёт, какие документы бывают, как их обозначают, как оформляют графику и текст, как хранят и как в них вносят изменения.

По общему правилу документы по стандартизации применяются добровольно — это принцип Федерального закона от 29.06.2015 № 162-ФЗ «О стандартизации в Российской Федерации». Обязательность конкретного стандарта возникает не сама по себе, а из одного из оснований: прямой отсылки нормативного правового акта, условий договора или технического задания, требования процедуры, в которую подаётся документация, либо публичного заявления изготовителя о соответствии продукции конкретному стандарту.

Отсюда два практических следствия. Если контракт или ТЗ требуют «оформить КД по ГОСТ Р 2.105-2019», отступление от структуры документа даёт заказчику формальное основание не принять работу, даже когда сам стандарт не обязателен по закону. И наоборот: считать стандарт ЕСКД безусловно обязательным только потому, что документ разрабатывается в России, — распространённое заблуждение.

Применимость ЕСКД не определяют по расширению файла, CAD-системе или наличию рамки. Значение имеет содержание: описывает ли документ состав, устройство, изготовление, контроль, приёмку, эксплуатацию или ремонт изделия и отнесён ли он заданием к конструкторской документации.

Что проверить в шаблоне до начала работы

Прежде чем оформлять первый лист, стоит открыть шаблон предприятия и сверить обозначения стандартов, на которые он ссылается. Это самая быстрая проверка из всех возможных: она занимает минуты, а обнаруженная на нормоконтроле ошибка тянет за собой пересборку всего комплекта, а не правку одного листа.

Основная волна замен пришлась на приказы Росстандарта от 3 и 8 ноября 2023 года с единой датой введения — 1 марта 2024 года. Ниже — стандарты ЕСКД, которые чаще всего остаются в старых шаблонах, и их статус по каталогу Росстандарта. Формулировки в третьем столбце взяты из самого каталога.

Отдельно стоит запомнить деталь обозначения, на которой спотыкаются чаще прочих: национальные редакции пишутся с литерой «Р». Правильно — ГОСТ Р 2.105-2019, а не «ГОСТ 2.105-2019». В карточке ГОСТ 2.105-95 каталог прямо указывает: на территории РФ пользоваться ГОСТ Р 2.105-2019. Это и есть тот ответ, который нужен нормоконтролёру, — не пересказ, а строка официального фонда.

Обратная ошибка — считать отменённым всё, у чего в номере стоит старый год. Форматы, масштабы, линии, шрифты и правила изображений по-прежнему регулируют межгосударственные стандарты 1968–2013 годов, и по каталогу Росстандарта они действуют. Значение имеет статус, а не возраст обозначения.

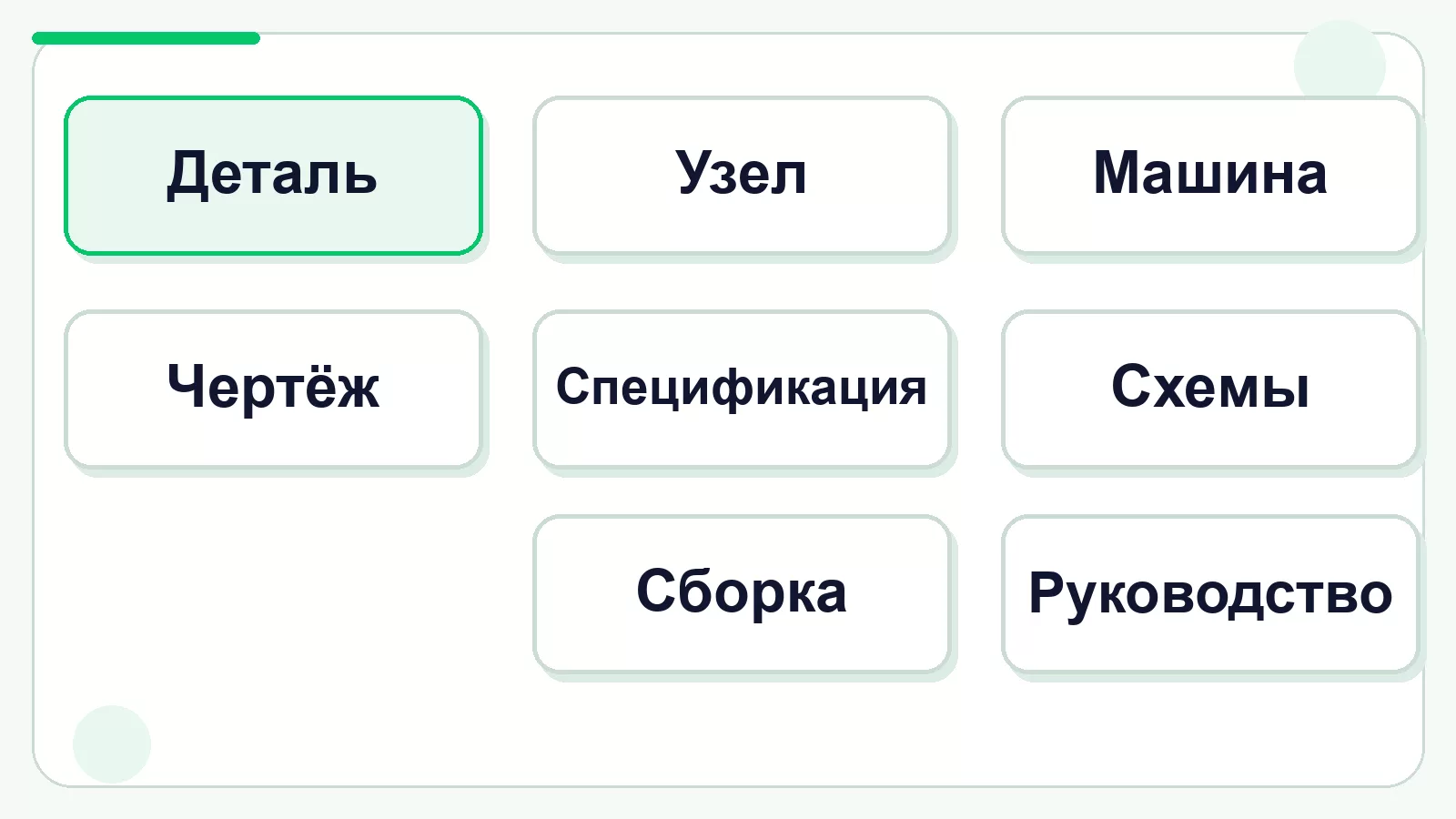

Состав комплекта: какой документ главный и что зависит от стадии

Единого обязательного набора документов для всех изделий не существует. Виды изделий — деталь, сборочная единица, комплекс, комплект — разграничивает ГОСТ Р 2.101-2023, а виды и комплектность конструкторских документов устанавливает ГОСТ Р 2.102-2023. Состав комплекта определяется видом изделия, стадией разработки, техническим заданием, договором и целью, ради которой документация готовится.

Стандарт различает три уровня, которые в переписке с заказчиком постоянно смешивают:

• Основной конструкторский документ — тот, который полно и однозначно определяет изделие и его состав. Для детали это чертёж детали. Для сборочной единицы, комплекса и комплекта — спецификация либо электронная структура состава изделия.
• Основной комплект КД — все документы на изделие как на готовый объект, без документов его составных частей.
• Полный комплект КД — основной комплект изделия вместе с основными комплектами всех составных частей.

Из этого следует практический вывод: требование «пришлите полный комплект КД» и требование «пришлите основной комплект» отличаются на порядок по объёму. Прежде чем соглашаться на формулировку в договоре, её стоит расшифровать в терминах стандарта.

Пояснительная записка, технические условия, программа и методика испытаний включаются в комплект тогда, когда предусмотрены заданием, применимыми обязательными требованиями или нужной комплектностью, а не по универсальному правилу «должно быть у любого изделия». Технические условия при этом относятся к видам конструкторских документов, а не к какой-то отдельной «дополнительной» категории; когда изделие выпускается по ТУ, документ разрабатывается и учитывается наравне с остальным комплектом — подробнее об этом на странице разработки технических условий.

Стадии разработки и соответствующую им литеру задаёт ГОСТ 2.103-2013. Литера — реквизит документа, который проставляется в основной надписи: «П» — техническое предложение, «Э» — эскизный проект, «Т» — технический проект; рабочая документация идёт без литеры, затем «О» и «О1», «О2» по результатам изготовления и испытаний опытного образца, «А» — по результатам установочной серии, «Б» — по результатам установившегося серийного или массового производства, «И» — для изделий разового изготовления. Литеру повышают по мере освоения производства, и при использовании ранее разработанной документации её литера должна быть той же или выше литеры применяющего документа. Заказчики и процедуры часто формулируют требование именно так — «документация с литерой не ниже О1» или «литера А», — и это требование к стадии освоения, а не к оформлению.

Обозначение изделия и конструкторского документа

Правила построения обозначений устанавливает ГОСТ Р 2.201-2023: приказ Росстандарта от 08.11.2023 № 1357-ст, введён с 1 марта 2024 года. В карточке прежнего ГОСТ 2.201-80 каталог прямо отсылает к нему. Структура обозначения сохранилась: четырёхбуквенный код организации-разработчика, шестизначный код классификационной характеристики и трёхзначный порядковый регистрационный номер в пределах этой характеристики.

Код классификационной характеристики берут из Общероссийского классификатора изделий и конструкторских документов ОК 012-93, который известен как Классификатор ЕСКД и по реестру общероссийских классификаторов действует. Шесть цифр кода читаются последовательно: класс, подкласс, группа, подгруппа, вид.

Обозначение изделия одновременно является обозначением его основного документа. Обозначение неосновного документа получают добавлением кода вида документа: СБ — сборочный чертёж, ВО — чертёж общего вида, ГЧ — габаритный чертёж, МЧ — монтажный чертёж, ПЗ — пояснительная записка, ТУ — технические условия, ПМ — программа и методика испытаний, РР — расчёт, ВП — ведомость покупных изделий, ВС — ведомость спецификаций, ВД — ведомость ссылочных документов.

Ошибка в структуре обозначения — не косметическая мелочь. Первые цифры кода несут смысловую нагрузку, поэтому неверно определённый класс приходится пересогласовывать со всеми держателями связанных документов. Дальше обозначение ломает поиск в архиве и в системе управления инженерными данными, а при сквозной нумерации в холдинге даёт коллизию, когда два разных изделия получают одинаковый код. Изменить обозначение утверждённого документа без переоформления и извещения об изменении нельзя.

Отдельно стоит различать две схемы, которые называют одним словом «обозначение»: номер самого стандарта ЕСКД (ГОСТ 2.303-68 — индекс, номер комплекса «2», классификационная группа, порядковый номер, год) и децимальный номер изделия или документа. В переписке их путают, и стороны обсуждают разные вещи.

Оформление чертежей: форматы, масштабы, линии, шрифт

Базовые правила графики закреплены межгосударственными стандартами, которые по каталогу Росстандарта действуют, несмотря на старые годы в обозначении.

Форматы устанавливает ГОСТ 2.301-68. За основу взят формат А0 размером 841×1189 мм и площадью 1 м². Остальные основные форматы получают последовательным делением пополам параллельно меньшей стороне: А1 — 594×841 мм, А2 — 420×594 мм, А3 — 297×420 мм, А4 — 210×297 мм. Формат А5 размером 148×210 мм допускается применять при необходимости, но в основной ряд деления он не входит. Дополнительные форматы образуются увеличением коротких сторон основных форматов на величину, кратную их размерам, а производные обозначаются через основной формат и кратность — А0×2, А4×8. Из этого следует, что распространённое цеховое правило «все чертежи по ЕСКД делаются только на А4» стандарту не соответствует: формат выбирают по содержанию и удобству использования документа. А4 при этом — единственный основной формат, который располагается только вертикально.

Масштабы задаёт ГОСТ 2.302-68. Натуральная величина — 1:1. Масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000. Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1. Масштаб указывают в отведённой графе основной надписи, а масштаб отдельного изображения, отличающийся от общего, — непосредственно у этого изображения. Истинный размер детали задаёт проставленное размерное число, а не измерение линейкой по распечатке.

Линии регулирует ГОСТ 2.303-68: типы линий, их назначение и толщину, которая задаётся относительно толщины сплошной основной линии. Соотношение толщин — не эстетика: при печати в уменьшенном масштабе именно оно определяет, читается чертёж или превращается в кашу, и это одно из типовых замечаний при проверке комплекта.

Чертёжный шрифт устанавливает ГОСТ 2.304-81. Размер шрифта h — это высота прописной буквы в миллиметрах, измеренная перпендикулярно основанию строки, а не высота строчной. Установленный ряд размеров: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 мм. Тип А имеет толщину линии 1/14 высоты знака, тип Б — 1/10, то есть тип Б при той же высоте выглядит жирнее; наклонное начертание обоих типов идёт под углом около 75° к основанию строки.

Смежные правила распределены так: изображения — виды, разрезы и сечения — по ГОСТ 2.305-2008; нанесение размеров и предельных отклонений — по ГОСТ 2.307-2011; надписи, технические требования и таблицы на графических документах — по ГОСТ Р 2.316-2023; общие требования к чертежам — по ГОСТ Р 2.109-2023. Первые два действуют в прежних межгосударственных редакциях, вторые два в 2024 году сменили номер.

Текстовые документы, спецификация и основная надпись

Общие требования к текстовым конструкторским документам — пояснительным запискам, техническим условиям, программам и методикам испытаний, расчётам, инструкциям — устанавливает ГОСТ Р 2.105-2019: структура документа, разделы и подразделы, нумерация, оформление таблиц, формул, иллюстраций, ссылок и приложений. Формы и правила выполнения конкретных видов текстовых документов задаёт ГОСТ Р 2.106-2019, который называется «Текстовые документы», а не «Спецификация»: спецификация — лишь один из документов, которые он регулирует.

С датами этих двух стандартов связана распространённая ошибка. Оба утверждены приказами Росстандарта от 29 апреля 2019 года — № 175-ст и № 176-ст, — но введены в действие в разные годы: ГОСТ Р 2.106-2019 с 1 февраля 2020 года, а ГОСТ Р 2.105-2019 с 1 февраля 2021 года. В карточке каждого стандарта дата введения указана отдельным полем, и при споре о том, какая редакция применялась к конкретному договору, значение имеет именно она.

Разделы спецификации приводятся в строгом порядке: Документация, Комплексы, Сборочные единицы, Детали, Стандартные изделия, Прочие изделия, Материалы, Комплекты. Разделы «Стандартные изделия» и «Прочие изделия» допускается объединять под общим названием «Прочие изделия». Пустые разделы не приводят — их наличие определяется составом изделия. И на отдельную деталь спецификацию не составляют вовсе: её основной документ — собственный чертёж.

Ведомости — вспомогательные текстовые документы, систематизирующие часть состава изделия: ВС — ведомость спецификаций, ВП — ведомость покупных изделий, ВД — ведомость ссылочных документов, ВИ — ведомость разрешения применения покупных изделий, ДП — ведомость держателей подлинников, ВДЭ — ведомость документов в электронной форме. Ведомость спецификаций и спецификацию путают регулярно, хотя первая перечисляет спецификации нескольких изделий или частей, а вторая является основным документом одного изделия.

Основные надписи с 1 марта 2024 года выполняются по ГОСТ Р 2.104-2023 (приказ Росстандарта от 08.11.2023 № 1356-ст), пришедшему на смену ГОСТ 2.104-2006. Стандарт устанавливает состав и формы основной надписи для документации в бумажной и электронной форме: обозначение, наименование, литера, масштаб, подписи и даты, графа «Н. контр.» для подписи нормоконтролёра и таблица изменений. Форма основной надписи для чертежа и для текстового документа разная, и подставленная не та форма — типовой формальный дефект: несовпадение состава граф с видом документа проверяющий видит раньше, чем читает содержание.

Титульный лист и лист утверждения — не синонимы. Первый открывает документ и несёт его идентифицирующие реквизиты; второй фиксирует подписи согласовавших и утвердивших должностных лиц и оформляется отдельно, если такое согласование предусмотрено порядком организации или требованиями заказчика. Объединять их функции в одном листе допустимо при сохранении обязательных реквизитов обеих форм, поэтому само по себе отсутствие отдельного титульного листа нарушением не является.

Бумажная и электронная форма: что считается электронным КД

Базовый стандарт на электронную конструкторскую документацию — ГОСТ Р 2.051-2023 «Электронная конструкторская документация. Основные положения», действующий с 1 марта 2024 года взамен ГОСТ 2.051-2013. Ключевое положение, которое снимает большинство споров с заказчиком: документы одного вида и наименования признаются равноправными и взаимозаменяемыми независимо от формы выполнения. Электронная форма не имеет более низкого юридического статуса, чем бумажная. В один комплект допускается включать документы разных форм выполнения, то есть смешанный комплект законен, а требование обязательного дублирования на бумаге исходит от заказчика или внутреннего регламента, а не от самого стандарта.

Обратная сторона того же положения: скан подписанного чертежа или произвольно сохранённый PDF электронным конструкторским документом автоматически не становится. Статус придаёт не формат файла, а выполненные требования к содержательной и реквизитной частям, структуре, идентификации и удостоверению подлинности — на практике это электронная подпись по Федеральному закону от 06.04.2011 № 63-ФЗ «Об электронной подписи» и корректно заполненная реквизитная часть.

Когда геометрия задаётся моделью, слои данных разделены между разными стандартами, и их регулярно смешивают:

Трёхмерная картинка сама по себе электронной моделью изделия не является: модель по стандарту несёт атрибуты и требования, а не только геометрию. Для обмена и долгого хранения предпочитают нейтральные форматы — STEP, IGES, JT, Parasolid, — потому что нативный формат привязан к конкретной CAD-системе, а нейтральный читается независимо от неё.

Изменения в утверждённой документации

Порядок изменения выпущенной и утверждённой КД устанавливает ГОСТ Р 2.503-2023, действующий с 1 марта 2024 года взамен ГОСТ 2.503-2013. Основание для правки — извещение об изменении с собственным обозначением. Каждому изменению присваивают порядковый номер, который заносят в таблицу изменений основной надписи, а учёт ведут в листе регистрации изменений; для крупных комплектов — в журнале изменений. Способы внесения стандарт перечисляет прямо: зачёркивание при мелкой правке, подчистка, замена листов, введение новых листов, аннулирование.

Изменение, внесённое в подлинник без оформленного извещения, юридической силы не имеет: копии с такого подлинника не соответствуют утверждённому эталону, и при проверке комплектности несогласованную версию вправе не принять. Восстанавливать цепочку от извещения до подписи держателя подлинника задним числом дольше и труднее, чем оформить изменение по правилам сразу.

Для электронной конструкторской документации порядок изменений детализирует отдельный стандарт — ГОСТ Р 2.504-2021 «Электронная конструкторская документация. Правила внесения изменений». Его наличие означает, что перенос согласования в электронный контур не отменяет извещение об изменении, а описывает его выполнение в электронной форме.

Отдельная ловушка — обозначение. Если меняются сведения, влияющие на идентификацию документа, вопрос решается не косметической правкой листа, а переоформлением: обозначение утверждённого документа без извещения об изменении и переоформления титульного листа не меняют. Правила учёта и хранения подлинников, дубликатов и учтённых копий независимо от формы выполнения задаёт ГОСТ 2.501-2013, который действует. Если изделие выпускается по техническим условиям, изменения в них оформляются по собственной процедуре — см. внесение изменений в технические условия.

Нормоконтроль: по каким основаниям возвращают комплект

Нормоконтроль конструкторской документации регулирует ГОСТ 2.111-2013 — межгосударственный стандарт, который действует; национальной редакции с литерой «Р» у него нет. Стандарт устанавливает цели, задачи, содержание и порядок проверки документации на соответствие требованиям ЕСКД.

Основания для возврата почти всегда формальные и повторяются из комплекта в комплект:

• ссылка на редакцию стандарта, которая по каталогу Росстандарта утратила силу;
• форма основной надписи не соответствует виду документа;
• обозначение построено с ошибкой либо не совпадает с обозначением в спецификации и в архиве;
• состав комплекта не соответствует виду изделия и стадии разработки, заявленной литерой;
• изменение внесено без извещения либо не отражено в таблице и листе регистрации изменений;
• в спецификации приведены пустые разделы либо нарушен их порядок;
• в тексте применены сокращения и условные обозначения, не пояснённые при первом употреблении.

Ни один из этих пунктов не относится к инженерной сути изделия — потому они и проходят мимо разработчика, а проверяющему попадаются первыми.

Чем ЕСКД не является: СПДС, ЕСТД, ЕСПД

Похожие по устройству комплексы стандартов регулируют смежные, но разные объекты. Смешение систем — системная причина, по которой документ отклоняют на нормоконтроле или при подаче на экспертизу.

На программно-аппаратный комплекс разрабатывают сразу несколько видов документации: конструкторскую на аппаратную часть и программную на программное обеспечение. Наличие ПО в составе изделия не превращает каждый программный документ в документ ЕСКД, а электронная форма файла в этом разграничении ничего не меняет. И ещё одна пара слов-двойников: «проектная конструкторская документация» — это стадия разработки изделия по ЕСКД, а «проектная документация» — комплект на строительство. Слова совпадают, объекты нет.

Когда комплект КД смотрят за пределами конструкторского бюро

Оформление по ЕСКД — внутренняя дисциплина разработчика, но комплект регулярно уходит во внешние процедуры, где его читают по другому чек-листу. При подтверждении соответствия по техническим регламентам орган по сертификации формирует доказательную базу, и техническая документация на продукцию в неё входит. Из комплекта КД чаще всего требуются документы, идентифицирующие изделие и его состав: сборочный чертёж или чертёж общего вида, спецификация, технические условия, если продукция выпускается по ТУ, и эксплуатационные документы — паспорт и руководство по эксплуатации, которые оформляются по своей ветви ЕСКД: ГОСТ Р 2.601-2019 «Эксплуатационные документы», сменивший ГОСТ 2.601-2013. Конкретный перечень определяется применимым регламентом и выбранной схемой, а не универсальным списком.

При включении продукции в реестр промышленной продукции требования к документации задаёт своя процедура, и наличие у изготовителя собственной конструкторской документации там является предметом проверки — подробнее на странице включения в реестр Минпромторга.

Важно понимать границу. Соблюдение ЕСКД делает комплект проверяемым и снимает формальные основания для возврата. Оно не заменяет испытания, экспертизу и другие доказательства, которые требует конкретная процедура, и само по себе не предопределяет её итог.

Частые вопросы

Обязательно ли оформлять документацию по ЕСКД?

Не всегда. Документы по стандартизации применяются добровольно, а обязательность возникает из отсылки нормативного акта, договора или технического задания, требований процедуры либо публичного заявления изготовителя о соответствии конкретному стандарту. Сначала определяют, относится ли документ к конструкторской документации на изделие, и только затем ищут основание применять конкретную редакцию.

Чем ГОСТ 2.105-95 отличается от ГОСТ Р 2.105-2019?

ГОСТ 2.105-95 в каталоге Росстандарта имеет статус «Утратил силу в РФ», и в его карточке указано: на территории РФ пользоваться ГОСТ Р 2.105-2019. Это и есть действующая редакция для текстовых конструкторских документов; обозначение пишется с литерой «Р».

Что входит в комплектность конструкторской документации?

Состав зависит от вида изделия, стадии разработки, технического задания и договора. Для детали основной документ — чертёж детали; для сборочной единицы, комплекса и комплекта — спецификация либо электронная структура состава. Пояснительная записка, технические условия и программа испытаний включаются, если предусмотрены заданием или нужной комплектностью.

Какие размеры и типы чертёжного шрифта применяют?

По ГОСТ 2.304-81 установлен ряд размеров 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 мм, где размер — высота прописной буквы. Тип А имеет толщину линии 1/14 высоты знака, тип Б — 1/10; наклонное начертание идёт под углом около 75°.

Правда ли, что чертежи по ЕСКД делают только на А4?

Нет. ГОСТ 2.301-68 устанавливает основные форматы от А0 (841×1189 мм) до А4 (210×297 мм), допускает А5 при необходимости и предусматривает дополнительные и производные форматы. Формат выбирают по содержанию и удобству использования документа.

Может ли подлинник КД быть только электронным?

Да. По ГОСТ Р 2.051-2023 документы одного вида и наименования равноправны и взаимозаменяемы независимо от формы выполнения, а в один комплект допускается включать документы разных форм. При этом скан или произвольный PDF электронным конструкторским документом не становится: нужны выполненные требования к реквизитной части и удостоверению подлинности.

Как правильно оформить изменение в утверждённом документе?

По ГОСТ Р 2.503-2023: выпускают извещение об изменении с собственным обозначением, присваивают изменению порядковый номер, заносят его в таблицу изменений основной надписи и регистрируют в листе регистрации изменений. Правка подлинника без извещения юридической силы не имеет.

Как проверить, действует ли стандарт, на который ссылается шаблон?

По обозначению документа в каталоге стандартов Росстандарта: там показаны официальное наименование, статус действия и сведения о замене. Формулировки статусов различаются — «Действует», «Заменен», «Утратил силу в РФ», — и для ссылки в документации значение имеет именно статус, а не год в обозначении.

Для предварительной проверки комплекта достаточно назвать вид изделия, стадию разработки и заявленную литеру, перечислить документы, которые уже готовы, и указать процедуру, в которую комплект пойдёт дальше. По этим сведениям видно, каких документов не хватает для заявленной комплектности, какие обозначения стандартов в шаблоне устарели и где состав комплекта расходится с требованиями процедуры.
