Сертификация УЗО: какой документ нужен и как его получить

Закупщик или маркетплейс требует «сертификат на УЗО», а поставщик не уверен, что вообще нужно: сертификат, декларация или ничего из этого, если устройство назвать в карточке товара иначе. Ответ на этот вопрос уже дан в самом техническом регламенте, а не выбирается по формулировке в описании товара. Устройства защитного отключения прямо перечислены в приложении к техническому регламенту Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) — в перечне продукции, для которой обязательна именно сертификация, а не декларирование. Заменить один документ другим по своему выбору здесь нельзя.

Сложность в другом: одно и то же изделие может подпадать сразу под несколько регламентов, и решение по каждому принимается отдельно. Электромеханическое УЗО без электроники не подчиняется регламенту об электромагнитной совместимости, а УЗО с электронным управлением — подчиняется и должно пройти по нему отдельную сертификацию. Дифавтомат и автоматический выключатель без дифференциальной защиты — не то же самое изделие, что УЗО, и для них может понадобиться другой испытательный стандарт даже при общей форме подтверждения. Дальше — какой документ и по какому регламенту нужен именно для устройства защитного отключения, и как оформить сертификацию без лишних шагов.

Нужен ли сертификат на УЗО

Технический регламент ТР ТС 004/2011 распространяется на электрическое оборудование, рассчитанное на номинальное напряжение от 50 до 1000 В переменного тока и от 75 до 1500 В постоянного тока. В приложении к этому регламенту приведён перечень низковольтного оборудования, подлежащего подтверждению соответствия именно в форме сертификации, — и пункт 7 этого перечня напрямую называет «выключатели автоматические, устройства защитного отключения». Если оборудование не входит в перечень, для него применяют декларирование; но УЗО в этот перечень включены, поэтому декларация вместо сертификата для них не оформляется.

Это не отменяет идентификацию конкретной модели. Прежде чем оформлять документы, устройство проверяют по назначению, номинальному напряжению, номинальному току и номинальному отключающему дифференциальному току — это подтверждает, что перед органом по сертификации действительно устройство защитного отключения, а не контактор, пускатель или иной аппарат с другой областью регулирования. Код ТН ВЭД помогает найти позицию, но не заменяет проверку конструкции и характеристик: ошибка идентификации меняет применимый регламент и программу испытаний.

Какие регламенты ЕАЭС применяются к УЗО

Помимо ТР ТС 004/2011, к устройству защитного отключения может относиться ещё два технических регламента ЕАЭС — ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и ТР ЕАЭС 037/2016 об ограничении опасных веществ — но не автоматически, а по конкретным признакам конструкции.

Практический вывод: сертификат по ТР ТС 004/2011 нужен всегда, если устройство идентифицировано как УЗО в диапазоне напряжений регламента. Второй сертификат по ТР ТС 020/2011 добавляется, только если в устройстве есть активные электронные цепи управления — это отдельно проверяют, а не переносят вывод с одной модели на весь модельный ряд. Декларация по ТР ЕАЭС 037/2016 оформляется отдельным документом и никогда не заменяет сертификат по ТР ТС 004/2011.

Чем УЗО отличается от дифавтомата и автоматического выключателя

УЗО реагирует на дифференциальный (утечки) ток и не защищает цепь от перегрузки и короткого замыкания — для этого рядом с ним ставят отдельный автоматический выключатель. Дифавтомат (АВДТ) объединяет обе функции в одном корпусе. Автоматический выключатель без встроенной дифференциальной защиты вообще не реагирует на ток утечки, если это прямо не предусмотрено его конструкцией. При сертификации все три типа проверяют по маркировке, электрической схеме и паспорту, а не по торговому названию на корпусе.

Все три типа аппаратов попадают в один и тот же пункт перечня сертификации ТР ТС 004/2011, поэтому декларирование ни для одного из них не применяется. Разница — в применимом испытательном стандарте и в программе испытаний: подставлять протокол одного типа аппарата вместо другого нельзя, даже если корпуса внешне похожи.

Какую схему сертификации выбрать

ТР ТС 004/2011 предусматривает для сертифицируемого низковольтного оборудования три схемы — 1с, 3с и 4с; двух других типовых схем сертификации (например, 2с с учётом сертифицированной системы менеджмента) для этой продукции регламент не задаёт.

Схему выбирают не по удобству, а по факту: единичная поставка не сертифицируется как серия, а серийное производство не подтверждают документом на партию, даже если в моменте отгружена одна партия товара.

Какие документы нужны для сертификации

Комплект для органа по сертификации включает технические условия на устройство при их наличии, эксплуатационные документы (паспорт, руководство по эксплуатации), перечень стандартов, которым должно соответствовать заявленное УЗО, а для партии или единичного изделия — контракт, накладную или иную товаросопроводительную документацию. Если применяется схема 1с, к этому добавляют сведения, необходимые для анализа состояния производства.

Для российского заявителя орган по сертификации дополнительно запрашивает регистрационные и контактные данные организации — это стандартная административная часть заявки, а не отдельное требование технического регламента. Отдельно готовят модельный ряд с однозначным сопоставлением артикулов, номинального напряжения, номинального тока, номинального отключающего дифференциального тока и конструктивных отличий моделей: по этому перечню определяют, какие исполнения можно объединить в одном сертификате и сколько образцов потребуется для испытаний.

Протоколы испытаний изготовителя, если они есть, помогают спланировать оценку, но не заменяют обязательные испытания образцов в аккредитованной лаборатории, включённой в Единый реестр органов по сертификации и испытательных лабораторий Таможенного союза.

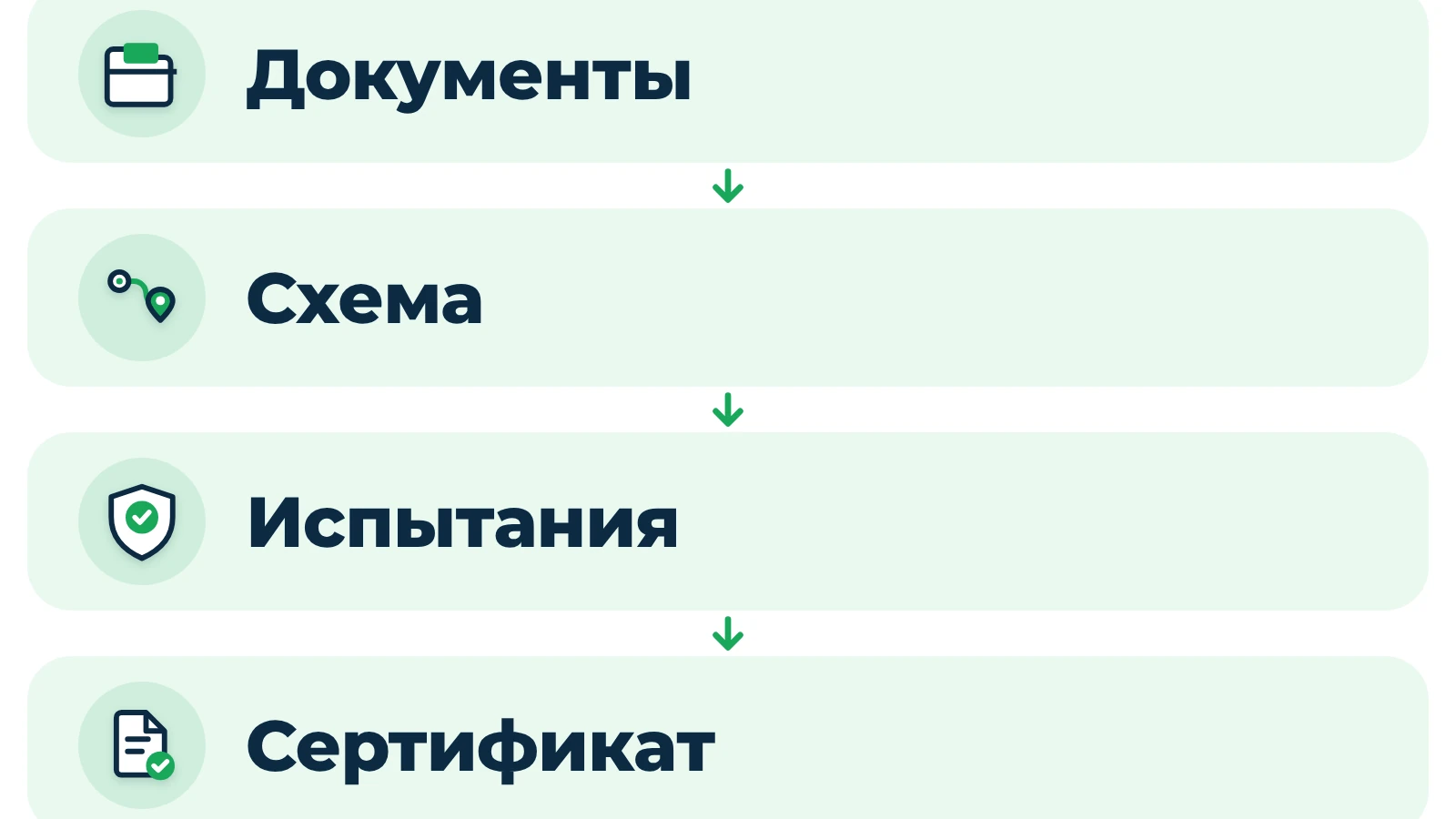

Порядок оформления сертификата

1. Заявитель подаёт заявку с комплектом документов: технические условия при наличии, эксплуатационные документы, перечень применимых стандартов, а для партии или единичного изделия — контракт и товаросопроводительные документы.
2. Орган по сертификации проводит идентификацию устройства — сверяет его характеристики с признаками УЗО, требованиями к маркировке и данными заявки.
3. Орган отбирает образцы из заявленного модельного ряда в объёме, установленном выбранной схемой.
4. Аккредитованная испытательная лаборатория проверяет образцы по стандартам из перечня к ТР ТС 004/2011 (и к ТР ТС 020/2011, если применим) и оформляет протокол испытаний.
5. Для серийного выпуска по схеме 1с орган дополнительно проводит анализ состояния производства.
6. По итогам положительной оценки орган выдаёт сертификат соответствия по единой форме и вносит сведения в реестр; заявитель после этого наносит единый знак обращения продукции на рынке ЕАЭС.

Как испытывают УЗО в лаборатории

Программа испытаний УЗО строится вокруг двух связанных характеристик: чувствительности к току утечки и скорости отключения. Ток срабатывания проверяют в диапазоне от 0,5 до 1,0 номинального отключающего дифференциального тока, а время отключения при номинальном токе утечки для устройства общего применения не должно превышать 0,3 секунды. Отдельно проверяют работу кнопки «Тест», которая должна вызывать штатное срабатывание механизма.

Ресурсные испытания подтверждают, что устройство выдерживает предусмотренное методикой число механических и электрических циклов включения-отключения без потери защитных свойств: единичное успешное срабатывание нового образца этого не показывает. На стенде также воспроизводят условия короткого замыкания и проверяют, сохраняет ли УЗО работоспособность после протекания тока короткого замыкания — если методика предусматривает совместную работу с конкретным аппаратом защиты от сверхтоков, испытание проводят именно с этим аппаратом.

Для дифавтомата дополнительно проверяют характеристики встроенных расцепителей по время-токовой характеристике соответствующего класса, а для автоматического выключателя без дифференциальной защиты — только эту часть программы, без проверки дифференциального отключения. Если УЗО имеет электронное управление и попадает под ТР ТС 020/2011, отдельно проверяют устойчивость к электромагнитным помехам и создаваемые самим устройством помехи — по стандартам, применимым к устройствам защитного отключения по электромагнитной совместимости.

Маркировка УЗО после сертификации

После завершения сертификации на устройство наносят единый знак обращения продукции на рынке ЕАЭС — до завершения оценки соответствия, то есть на этапе подачи заявки или передачи образцов в лабораторию, этот знак не наносится. На корпусе и в эксплуатационных документах указывают наименование или обозначение устройства, основные параметры и характеристики, влияющие на безопасность, наименование изготовителя и страну изготовления — это требование статьи 5 ТР ТС 004/2011 к маркировке низковольтного оборудования в целом, и для УЗО оно означает как минимум номинальное напряжение, номинальный ток и номинальный отключающий дифференциальный ток.

Перед выпуском партии в обращение имеет смысл сверить эти данные на корпусе, в паспорте и в самом сертификате: расхождение в написании модели, номинальных параметрах или наименовании изготовителя создаёт основание для вопросов при проверке уже после выпуска, а не только на этапе оценки.

Срок действия сертификата и инспекционный контроль

Для серийного выпуска (схема 1с) сертификат действует не более 5 лет. Для партии и единичного изделия (схемы 3с, 4с) срок действия сертификата не устанавливается вовсе — документ действует применительно к конкретной партии или единице продукции, а не к календарному периоду.

Пока действует сертификат на серийный выпуск, орган по сертификации проводит инспекционный контроль — испытания образцов в аккредитованной лаборатории и (или) повторный анализ состояния производства; на практике для схемы 1с такой контроль организуют ежегодно. Существенные несоответствия, выявленные при инспекционном контроле, дают органу основание приостановить или прекратить действие сертификата — поэтому доступ к производству и образцам для проверяющих стоит обеспечивать заранее, а не в момент визита.

Как проверить сертификат на УЗО

Сертификаты и декларации соответствия, зарегистрированные в рамках ЕАЭС, отражаются в реестрах Федеральной службы по аккредитации — это открытый источник, по которому проверяют подлинность документа независимо от того, что показывает бумажный бланк или коммерческая база данных.

1. Найдите запись по номеру сертификата в реестре Росаккредитации и сверьте реквизиты документа с представленной копией.
2. Проверьте статус сертификата, срок действия (для схемы 1с), заявителя, изготовителя и орган по сертификации, который его выдал.
3. Сопоставьте модель и заявленные технические регламенты с маркировкой конкретного устройства — расхождение в серии или индексе модели требует пояснения от поставщика.
4. Уточните, относится ли протокол испытаний к заявленному устройству и имеет ли выдавшая его лаборатория подходящую область аккредитации.

Приостановленный или прекращённый сертификат не подтверждает соответствие продукции, даже если сам бланк документа физически существует и содержит верные на момент выдачи данные.

Добровольный сертификат на УЗО

Добровольный сертификат оформляют дополнительно к обязательному документу по ТР ТС 004/2011 — он не заменяет ни сертификат, ни декларацию, предусмотренные техническими регламентами. Такой документ подтверждает конкретные характеристики устройства или соответствие стандарту, который заявитель выбирает сам, например для участия в закупке с дополнительным требованием к качеству. Правила конкретной системы добровольной сертификации устанавливают и объём проверки, и срок действия документа, поэтому их уточняют до начала оценки, а не после получения сертификата.

Частые вопросы

Можно ли задекларировать УЗО вместо сертификации?

Нет. Устройства защитного отключения прямо названы в перечне продукции для обязательной сертификации по ТР ТС 004/2011 (пункт 7 приложения к регламенту), поэтому декларирование для них не применяется независимо от объёма партии.

Нужен ли отдельный сертификат по электромагнитной совместимости?

Только если у УЗО есть электронное управление — такие устройства отдельно названы в перечне сертификации ТР ТС 020/2011. Электромеханическое УЗО без активных электронных цепей прямо отнесено регламентом к пассивным в отношении ЭМС устройствам и под это требование не подпадает.

Дифавтомат сертифицируют так же, как УЗО?

По ТР ТС 004/2011 — да, оба типа аппаратов входят в один пункт перечня сертификации. Различается применимый испытательный стандарт: для УЗО без встроенной защиты от сверхтоков — один стандарт, для дифавтомата — другой, с проверкой встроенных расцепителей.

По какой схеме сертифицировать разовую поставку УЗО?

Разовая партия сертифицируется по схеме 3с, а единичное изделие — по схеме 4с. Для обеих схем срок действия сертификата не устанавливается: документ действует применительно к конкретной партии или единице продукции.

Сколько действует сертификат на серийный выпуск УЗО?

Не более 5 лет. В течение этого срока орган по сертификации проводит инспекционный контроль серийного производства и образцов продукции.

Как убедиться, что сертификат на конкретную партию УЗО настоящий?

Проверить его номер в реестре Росаккредитации, сопоставить статус, заявителя и орган по сертификации с представленной копией и сверить модель с маркировкой устройства. Приостановленный или прекращённый сертификат не подтверждает текущее соответствие продукции.
